SISTEMAS FOTOVOLTAICOS ISOLADOS DA REDE

Um sistema autónomo de energia fotovoltaica permite ter eletricidade em locais isolados onde a rede elétrica não chega.

De grande  exibilidade, permitem a alimentação de pequenos aparelhos elétricos a cobrir a totalidade das necessidades elétricas de uma habitação.

A instalação de um sistema fotovotlaico isolado deve ser devidamente projetado de forma a selecionar os equipamentos corretos para o funcionamento fiável da instalação.

Os aspestos a ter em consideração são:

• O consumo diário, que define a potência dos painéis fotovoltaicos
• Os equipamentos elétricos  ligados em simultâneo, que define a potência do inversor
• O periodo de utilização de energia, que define a capacidade do banco de baterias

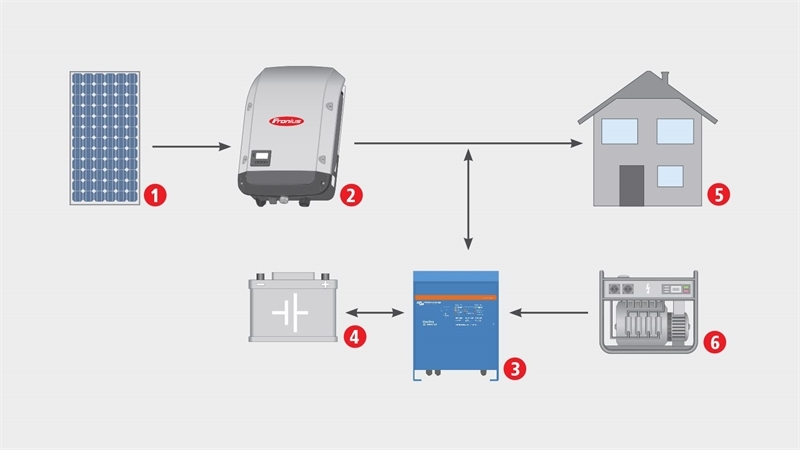

PRINCIPIO DE CONEXÃO AC (CORRENTE ALTERNA)

O principio de conexão AC destina-se a instalações com maiores necessidades energéticas e cujo consumo se efetua maioritariamente durante o dia (quando os paineis fotovoltaicos produzem eletricidade). A principal vantagem relativamente aos sistemas com conexão em corrente contínua é existirem mens perdas por transformação. A eletricidade produzida é consumida diretamentena instalação e apenas o excedente é armazenado em baterias.

Sistema essencialmente constituido por:

1 - Painéis Fotovoltaicos

2 - Inversor de Rede

3 - Inversor Carregador

4 - Baterias

5 - Consumos

6- Gerador de Apoio

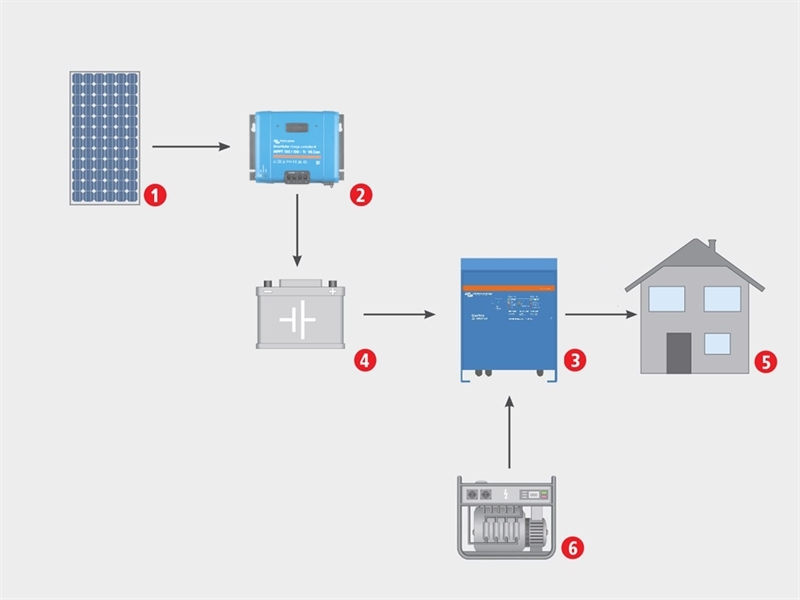

PRINCIPIO DE CONEXÃO DC (CONTINUA)

O principio de conexão DC utiliza-se em instalações com poucas necessidades energéticas e quando o consumo é esporádico. Nestas isntalações os painéis fotovoltaicos produzem eletricidade em corrente continua (12 a 48V), a eletricidade passa por um regulador de carga que gere a energia a ser armazenada nas baterias. Posteriromente teremos um inversor que transforma a energia armazenada em corrente alternada (230V) permitindo que esta seja consumida oelos aparelhos elétricos. Opcionalmente é possivel instalar um gerador elétrico de apoio para alimentar diretamente os equipamentos elétricos ou carregar as baterias.

Sistema essencialmente constituido por:

1 - Painéis Fotovoltaicos

2 - Regulador de Carga

3 - Inversor Carregador

4 - Baterias

5 - Consumos

6- Gerador de Apoio

Energia, a todo o momento, em qualquer lugar!
